Список собственного программного обеспечения
Разрабатываемое в АО «Гипровостокнефть» программное обеспечение представляет собой специализированное ПО для внутреннего использования и не подлежит свободной продаже.
Программное обеспечение собственной разработки является интеллектуальной собственностью института и регистрируется в Роспатенте и Едином реестре российских программ для ЭВМ и баз данных.
Утилиты МЧ
Программа Утилиты монтажных чертежей (Утилиты МЧ) представляет собой специализированное программное обеспечение для внутреннего использования в АО «Гипровостокнефть» и не подлежит свободной продаже.
Информация по установке
Установка программы на компьютеры внутренних пользователей АО «Гипровостокнефть» выполняется специалистами отдела информационных технологий (по запросу пользователей).
Функциональные характеристики
Программа Утилиты МЧ предназначена для автоматизации процесса отрисовки монтажных схем и чертежей, разрабатываемых в nanoCAD. Отрисовка элементов оформления осуществляется в масштабе 1:1, 1:10, 1:20, 1:25, 1:50, 1:100, 1:200, 1:1000, отрисовка деталей трубопровода, арматуры, аппаратов, опор, лестниц и площадок осуществляется в масштабе 1:1.
В состав программы входят следующие модули (рис. 1):
-
Детали трубопроводов
-
Арматура
-
Аппарат
-
Опоры
-
Лестницы, площадки
-
Сварка
-
Оформление
-
Таблицы

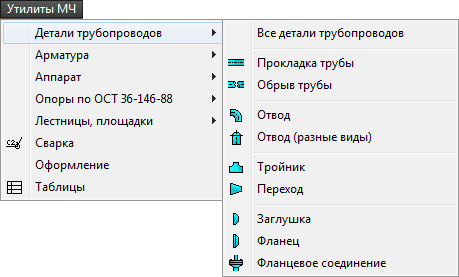

Рисунок 1 – Перечень разделов меню (модулей) программы УтилитыМЧ
Информация по эксплуатации
Модуль Детали трубопроводов включает в себя функционал для отрисовки труб, отводов в различных видах, тройников, переходов, заглушек, фланцев и фланцевых соединений. Вставка тройников и переходов осуществляется с разрывом трубы. В программе реализовано 2 варианта отрисовки трубы: по осевой и автоматическая прокладка трубы. В процессе прокладки трубы также выполняется расстановка отводов.
Диалоговое окно инструмента Прокладка трубы приведено на рис. 2.
Рисунок 2 – Диалоговое окно инструмента Прокладка трубы
Модуль Арматура включает в себя отрисовку задвижек, обратных клапанов, предохранительных клапанов (в блочном и одиночном исполнении), трехходовых кранов, вставки изолирующей, параметрической арматуры. Задвижки, обратные клапаны, параметрическая арматура, вставка изолирующая при размещении их на трубу, разрывают ее. Точкой вставки всех этих элементов является центральная точка. Результат работы программы по отрисовке блока предохранительных клапанов приведен на рис. 3.

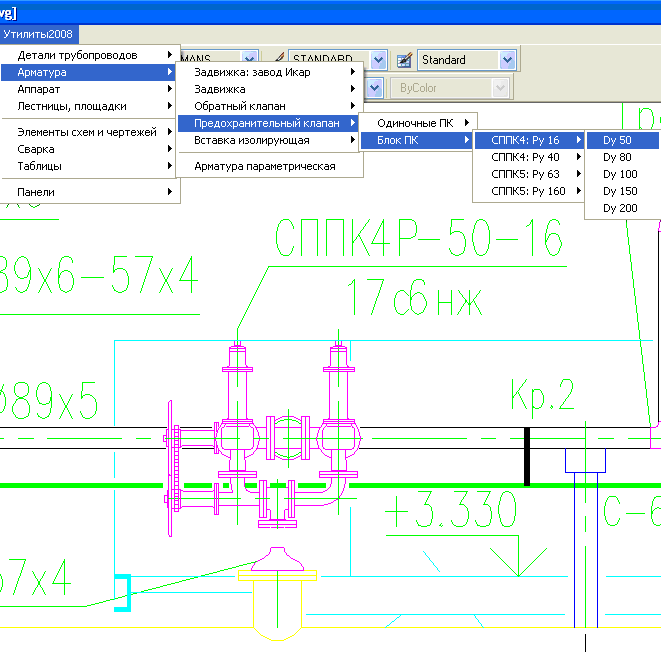

Рисунок 3 – Результат работы инструмента по вставке в чертеж блока предохранительных клапанов
Модуль Аппарат включает в себя отрисовку газового и нефтяного сепараторов, а также горизонтальной и дренажной емкостей. Результат работы инструмента по отрисовке нефтяного сепаратора приведен на рис. 4.

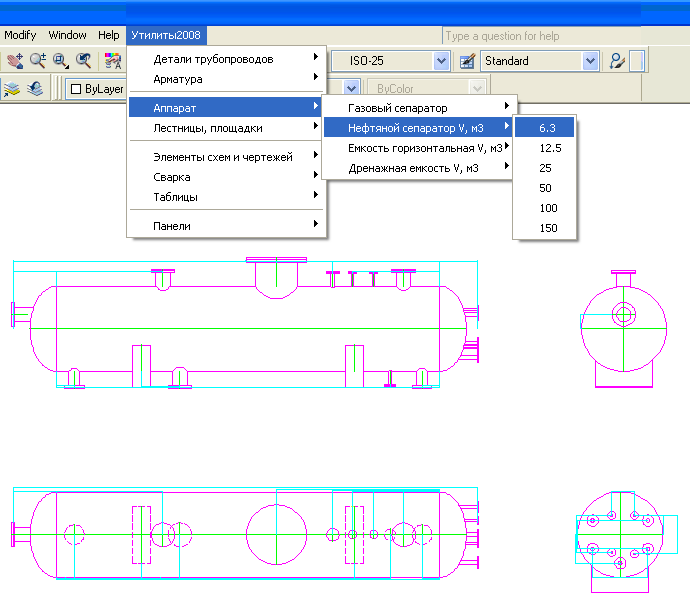

Рисунок 4 – Результат работы инструмента по вставке в чертеж нефтяного сепаратора.
Более подробно функциональные характеристики программы и порядок работы рассмотрены в Руководстве пользователя, предназначенном для внутреннего использования в АО «Гипровостокнефть».
Поддержание жизненного цикла программы
Пользователями программы Утилиты МЧ являются специалисты технологических отделов АО «Гипровостокнефть».
Сопровождение и поддержка пользователей программы Утилиты МЧ, в том числе устранение неисправностей, выявленных в ходе эксплуатации, выполняется силами штатных сотрудников (2-х специалистов группы САПР отдела информационных технологий (ИТ)) АО «Гипровостокнефть».
Развитие и модернизация программы также выполняется специалистами отдела ИТ по предложениям пользователей.
